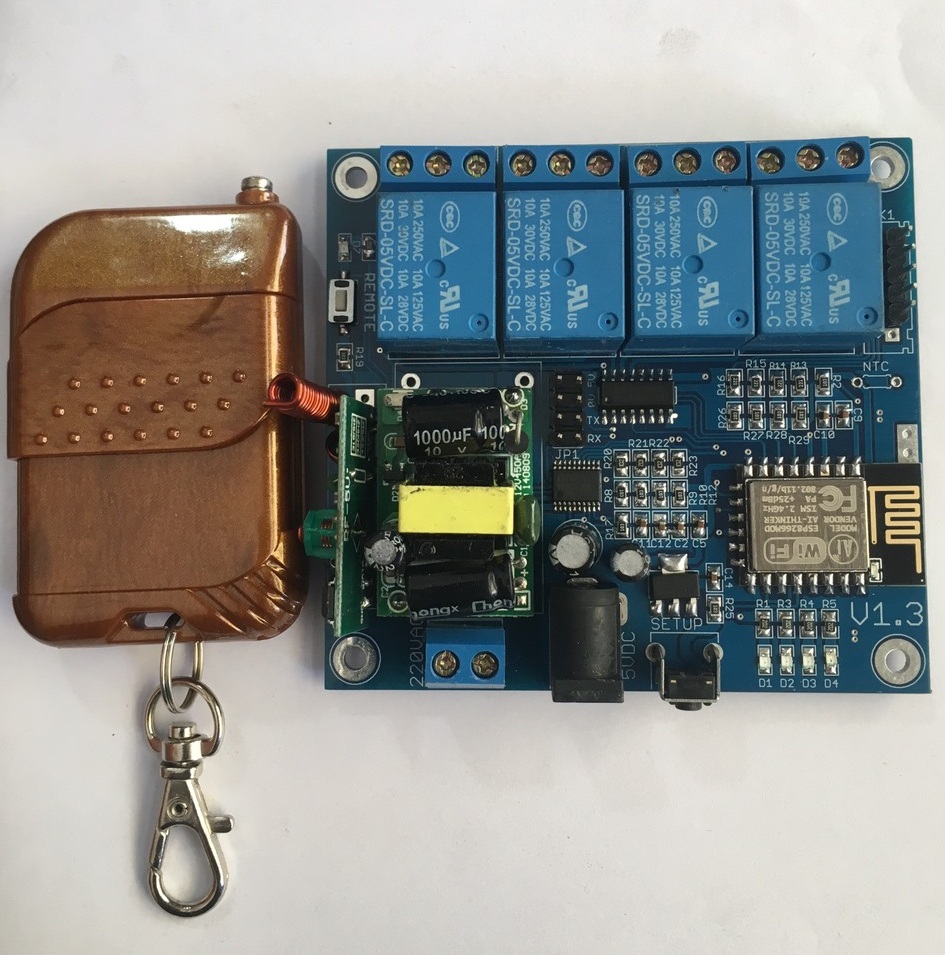

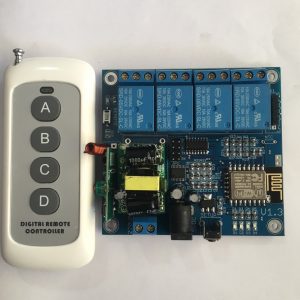

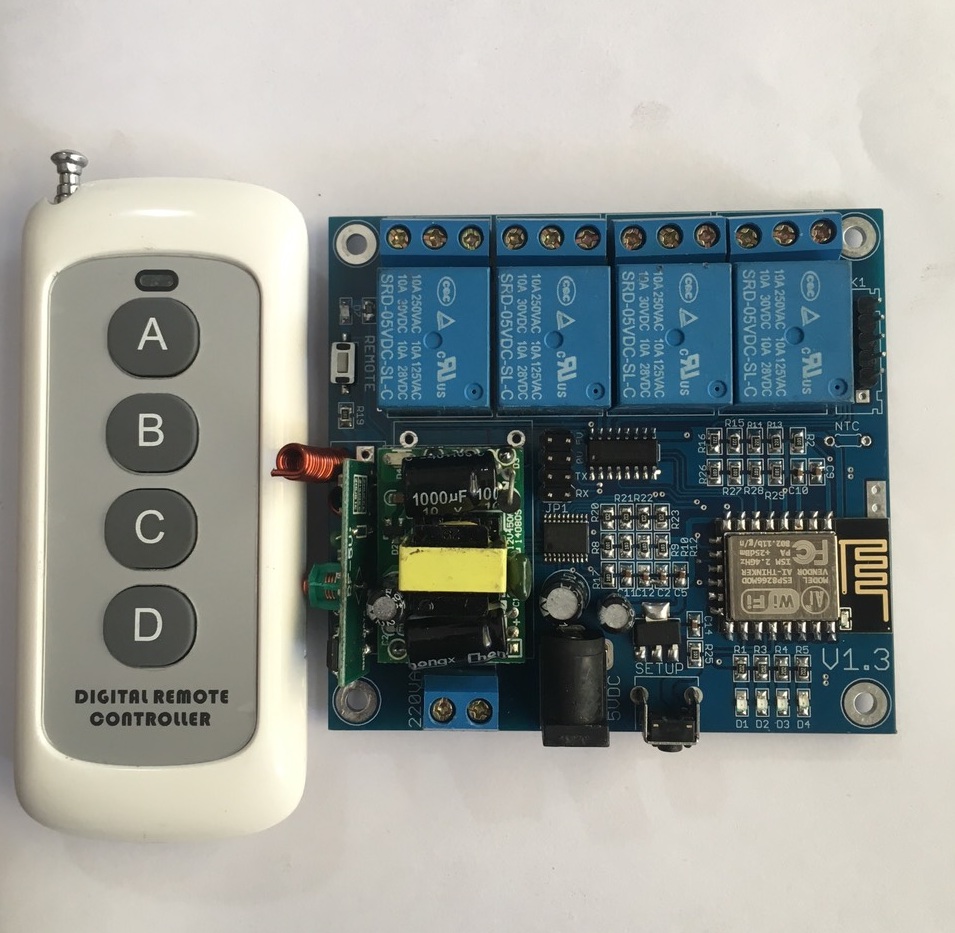

BỘ ĐIỀU KHIỂN 4 THIẾT BỊ QUA INTERNET V1.3

Thông số kỹ thuật
– Kích thước: 7,4×8 cm
– Nguồn vào : 220VAC hoặc 5VDC
– Kết nối bằng WIFI
– Led báo trạng thái kết nối Wifi và Server
– Nút setup Wifi
– Relay 5V 10A
– Output : tiếp điểm Relay
– Remote 4 kênh 315MHz

Hướng dẫn sử dụng
Vào CH Play hoặc AppStore download phần mềm Blynk (hỗ trợ hệ điều hành Android và IOS)

Sau khi download và cài đặt phần mềm xong.Dùng địa chỉ Email hoặc Facebook để tạo 1 tài khoản.

Nhập địa chỉ email và password để login hoặc đăng ký.

* Chú ý: Trước khi nhấn nút Login hoặc Sign Up. Bạn hãy nhấn vào hình có dấu ba chấm (như hình trên) để chọn Server (như hình dưới).

– Chọn CUSTOM
– Name Server: lenguyen-cloud.com
– Port : 9443
Sau đó nhấn OK.
Sau khi Log In hoặc Sign Up thành công, sẽ có giao diện như sau.

Tạo New Project:
– Chọn vào ô vuông góc trên bên phải (hình trên) để vào chế độ quét mã QR Code.
– Đưa điện thoại vào để quét mã QR Code hình bên dưới sẽ ra giao diện điều khiển tương ứng.

– Chọn hình lục giác phía trên bên phải để vào cấu hình Project.(Hình dưới)

-Tiếp tục chọn Email all để hệ thống gủi Auth ID Blynk Key đến Email của bạn hoặc chọn Copy all để copy trực tiếp mã Auth ID Blynk Key vào clip board. Bạn có thể dán vào Zalo hoặc Facebook để lưu trữ cho phần cài đặt tiếp theo.

Cấu hình phần cứng:
– Sau khi cấp nguồn, nhấn giữ nút Setup trên board ( khoảng 5 giây) cho đến khi đèn led trên board nhấp nháy chậm (1,5 giây sáng 1,5 giây tắt). Lúc này mạch sẽ phát ra một wifi có tên LN-XXXXXXXX và password: 12345678. Dùng máy tính hoặc điện thoại kết nối vào wifi này.
– Sau khi kết nối xong, dùng trình duyệt web truy cập vào địa chỉ : 192.168.4.1 sẽ có giao diện sau:

– Điền tên wifi (SSID) , password và Auth Blynk Key (đã thao tác ở trên).
– Trong mục Server hãy để mặc định như hình.
– Có thể chọn mode đầu ra cho relay:
+ M1: chế độ on/off (nhấn lần 1 là on, nhấn lần 2 là off,….).
+ M2: chế độ nhấn nhả (nhấn thì relay đóng, nhả ra thì relay nhả).
– Sau khi điền xong thông tin cấu hình cần thiết.Nhấn Save để lưu lại, sau đó nhấn Restart để mạch khởi động lại.

Trạng thái kết nối (hiển thị qua đèn led):
– Đang kết nối Wifi : Led nhấp nháy đều 0,4s
– Đang kết nối Server: Led nhấp nháy đều 0,1s
– Đã kết nối thành công, mạch đang hoạt động bình thường: Led luôn luôn sáng. Lúc này có thể điều khiển qua internet được.

– Vị trí 1: nút Setup
– Vị trí 2: nguồn vào 5VDC
– Vị trí 3: nguồn vào 220VAC
– Vị trí 4: là jump kết nối phím nhấn bên ngoài được kết nối với các phím nhấn như sau:

– Vị trí 5: học lệnh remote RF

Hướng dẫn học lệnh remote RF (nếu có):
– Thêm Remote: Nhấn giữ nút Remote trên board khoảng 2 giây, đèn led D7 sẽ sáng lên, sau đó nhấn 2 phím bất kỳ khác nhau trên remote, nếu đèn led D7 nhấp nháy liên tục rồi tắt, tức là board đã học được remote này.
– Xóa tất cả remote: Nhấn giữ nút Remote trên board, đèn led D7 sẽ sáng lên, tiếp tục giữ khoảng 10s cho đến khi đèn led D7 nhấp nháy liên tục rồi tắt.Vậy là trong bộ nhớ ko còn lưu remote nào cả.
